compactSteam увлажнители
Общие характеристики

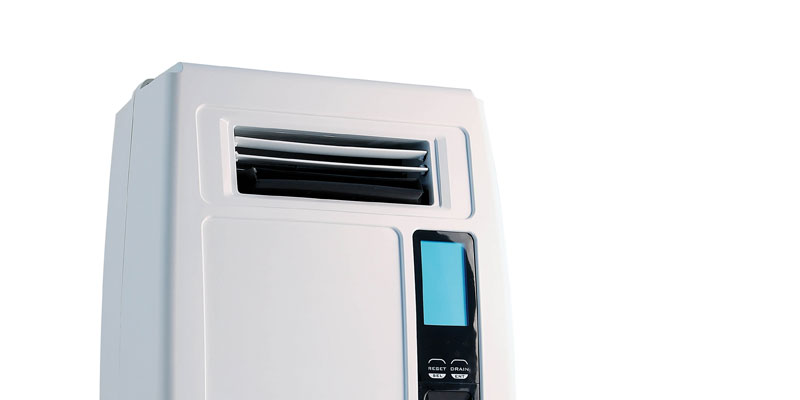

Увлажнители серии compactSteam от компании CAREL предназначены для увлажнения воздуха в дорогих и престижных домах, офисных помещениях, небольших и средних по размеру магазинах.
В рамках серии compactSteam представлены модели увлажнителей с погружными электродами, обладающие следующими преимуществами:- элегантный внешний вид, идеально подходящий для любых помещений;
- бесшумный встроенный парораспределитель с регулируемыми жалюзи;
- большой и легкочитаемый жидкокристаллический дисплей;
- большой набор функций, высокий уровень безопасности, простота управления;
- модели производительностью от 1,6 до 5,4 кг/ч;
- разводка водопроводных труб и электрических кабелей полностью скрыта, температура сливаемой воды не более 60 °C.
Если увлажнитель находится в выключенном состоянии более 3 дней подряд, вода автоматически сливается во избежание развития вредных микроорганизмов и бактерий.

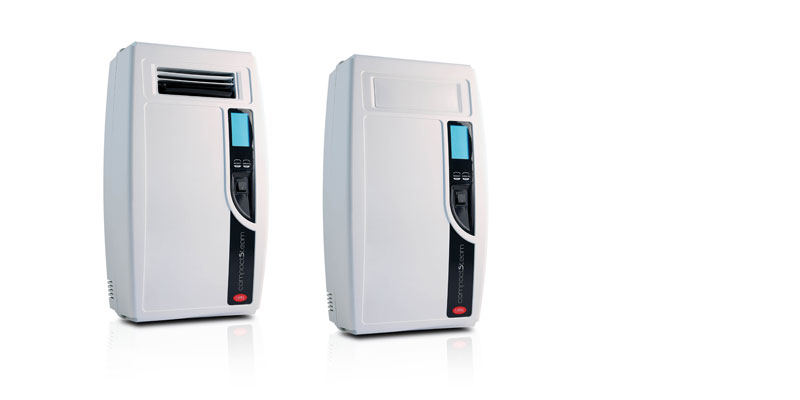

Есть модель без встроенного парораспределителя, предназначенная для организации парораспределения в воздуховодах.
Управление
Современный микропроцессорный контроллер автоматически управляет работой увлажнителя. Кроме того, увлажнитель имеет средства самодиагностики и большой дисплей, поддерживающий буквенно-цифровые символы и интуитивно понятные иконки.
Контроллер поддерживает двухпозиционное и пропорциональное регулирование (0-10В), имеет вход дистанционного управления, реле аварийной сигнализации, вход датчика расхода и выход питания напряжением 24В. Поддерживает плавную регулировку паропроизводительности в диапазоне от 20% до максимального значения, а уровень воды в баке регулируется электромагнитным вентилем и сливным насосом.
Для поддержания требуемой влажности воздуха в помещении необходим внешний гигростат (например, clima). Под управлением гигростата увлажнитель compactSteam может работать в режиме пропорционального регулирования производительности, что дает более точное поддержание комфортной влажности воздуха в помещении.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Паропроизводительность: 1,6-5,4 кг/ч (1 бак)
Электропитание:
CH*01V1*, CH*02V1*: однофазная сеть переменного тока напряжением 110В (-15/+10%) и частотой 50/60 Гц
CH*01V2*, CH*02V2*, CH*03V2*, CH*05V2: однофазная сеть переменного тока напряжением 208/230В (-15/+10%) и частотой 50/60 Гц
Мощность потребления: 1,2-3,9 кВт
Давление пара (Па): встроенный вентилятор: 400; воздуховод: 1000
Диаметр трубки пара: 22 мм
Условия работы: от 1 до 40 °C, относительная влажность 10-90%, без конденсата
Условия хранения: от -10 до 70 °C, относительная влажность 5-95%, без конденсата
Класс защиты: IP20-
Преимущества
- компактная конструкция и элегантный внешний вид
- регулировка производительности с шагом 5%;
- пропорциональное регулирование сигналом 0-10В и плавное регулирование производительности в диапазоне от 20 до 100%;
- автоматический контроль концентрации солей в воде и пенообразования;
- вход дистанционного управления и реле аварийной сигнализации;
- автоматический слив воды через 3 дня простоя увлажнителя;
- обнуляемый счетчик времени наработки бака
