MC Multizone увлажнители
Общие характеристики

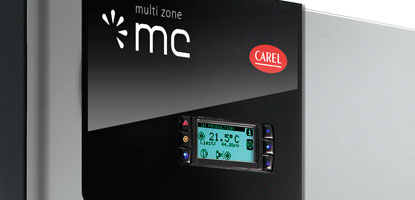

Распылительный адиабатический увлажнитель серии MC использует сжатый воздух для распыления крошечных капелек воды размеров в несколько микрон. Конструктивно увлажнитель представляет блок с электронным контроллером и дисплеем, к которому подсоединяются два отдельных трубопровода, по которым с оптимальным давлением и скоростью расхода на распылительные форсунки подается вода и сжатый воздух. Под давлением воздуха из отверстия распылительной форсунки подается мелкодисперсный однородный аэрозоль с капельками воды размером не более 10 мкм, которые моментально испаряются. Поэтому, увлажнители серии MC считаются оптимально подходящим вариантом для прямого увлажнения воздуха на текстильных фабриках, деревообрабатывающих и бумажных комбинатах, подвалах и холодильных камерах, где практически всегда имеются источники сжатого воздуха. Даже если источника сжатого воздуха нет, можно установить увлажнитель MC с отдельным воздушным компрессором. Кроме того, увлажнители MC могут устанавливаться в воздуховодах, поскольку для них и в воздуховоде достаточно расстояния для испарения капелек воды, содержащихся в струе воздуха.
Увлажнители серии MC могут работать как на деминерализованной (чтобы минеральные соли не оседали в помещении), так и обычной водопроводной воде. Внутри каждой распылительной форсунки имеется специальная чистящая игла, которая периодически поднимается/опускается пружинкой и очищает отверстие форсунки от отложений минеральных солей. Сливной электромагнитный вентиль, устанавливаемый на конце линии, обеспечивает слив воды из увлажнителя перед длительным периодом бездействия или при его мойке. Дополнительно увлажнитель может комплектоваться ультрафиолетовой лампой, которая устанавливается прямо перед ним и обеспечивает соответствие повышенным гигиеническим требованиям.
Увлажнители серии MC выпускаются в двух вариантах производительности: 60 л/ч и 230 л/ч. При необходимости организации разного микроклимата в отдельных зонах (до 6 зон) или при необходимости большей производительности увлажнения (свыше 230 л/ч) в одной зоне можно создать систему увлажнения воздуха в составе из нескольких увлажнителей, один из которых будет главным. Производительность распылительных форсунок следующая: 2,7 – 4,0 – 5,4 – 6,8 – 10,0 л/ч. Распылительные форсунки выбираются из расчета принципа деления общей производительности увлажнения по зонам.-
Преимущества
- струя воздуха, содержащая крошечные быстро испаряющиеся капельки воды, прекрасно подходит для увлажнения и охлаждения воздуха прямо в помещении
- поддержка управления по принципу главный + ведомый для поддержания определенного микроклимата в отдельных зонах
- разные размеры распылительных форсунок для оптимального распределения нагрузки увлажнения
- самоочищающиеся распылительные форсунки и возможность работы на обычной водопроводной воде
