chillBooster увлажнители
Общие характеристики

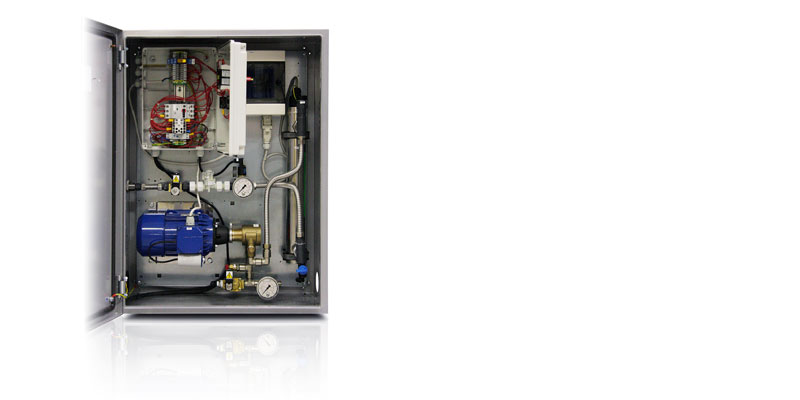

Адиабатический распылительный увлажнитель chillBooster работает по принципу испарительного охлаждения, понижая температуру воздуха перед конденсаторными установками, например, сухими градирнями или холодильными машинами. Распыляемая в виде крошечных капелек размером в несколько микрон вода моментально испаряется в воздухе, отбирая у воздуха необходимое для испарения тепло и понижая его температуру (при испарении каждого килограмма воды из воздуха поглощается 0,69 кВт тепловой мощности). Увлажнитель снижает температуру воздуха по влажному термометру, а, значит, в летнее время температура воздуха будет понижаться примерно на 10-15°C, что в свою очередь снижает нагрузку на конденсаторную установку (холодильную машину), и, в конечном итоге, дает ощутимое сокращение расходов на электроэнергию. Основные конструктивные элементы увлажнителя ChillBooster - это шкаф, внутри которого размещается нагнетающий воду под давлением 10 бар насос, и решетка из стальных трубок с распылительными форсунками, которая устанавливается перед конденсаторной установкой: распыление воды происходит в потоке воздуха и крошечные капельки воды втягиваются вентилятором холодильной машины, проходя достаточно длинный путь, чтобы полностью испариться. Таким образом, воздух охлаждается, и теплообменная способность теплообменного аппарата увеличивается. Часть капелек воды попадает на оребрение теплообменника, поглощая тепло и испаряясь, и тем самым еще больше увеличивая теплообменную способность аппарата.
Увлажнитель chillBooster может использоваться постоянно в летнее время для максимальной экономии энергопотребления или включаться в моменты пиковой нагрузки только в самые жаркие дни, повышая КПД холодильной машины. При планировании модернизации действующей холодильной установки за счет применения увлажнителя chillBooster можно выбрать более дешевую, компактную и малопотребляющую холодильную машину. Производительность моделей увлажнителей chillBooster: 100, 500 и 1000 л/ч. Производительность распылительных форсунок: 5 – 7,5 - 15 л/ч. Увлажнитель chillBooster может работать как на деминерализованной, так и обычной водопроводной воде, только ее электропроводность не должна превышать определенного значения.-
Преимущества
- низкое потребление электроэнергии и короткий срок окупаемости
- простая установка и двухпозиционное регулирование увлажнителем chillBooster
- широкий выбор принадлежностей для оптимальной конструкции и производительности распылительной системы
- управление электромагнитными вентилями слива воды
