SmartCella контроллер

WE00*

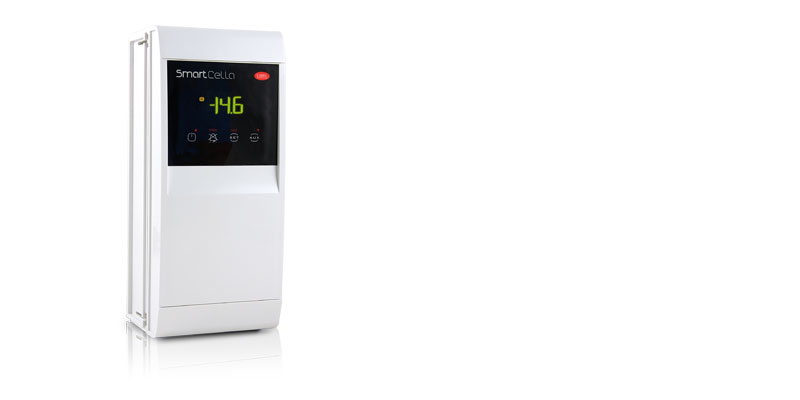

SmartCella, temperature control box for cold rooms
  • Преимущества



    • Современный вариант на базе контроллера ir33+
    • Простое и удобное управление
    • Корпус класса защиты IP65 с возможностью установки дополнительных компонентов
    • Поддержка и автоматическое распознавание протоколов Modbus и Carel
    • Быстрый и простой монтаж на DIN-рейку
  • Общие характеристики

    В основе контроллера SmartCella лежит стандартный электронный контроллер, размещенный в корпусе класса защиты IP65. Данный контроллер дополняет контроллеры серий UltraCella и MasterCella от компании CAREL, предназначенные для управления морозильными камерами. У моделей разные коды, но только у двух моделей отличия заключаются напрямую в количестве подключаемых нагрузок, поддерживаемых датчиках и функциях, необходимых для управления морозильными камерами: модель с 1 релейным выходом для управления среднетемпературными морозильными камерами и модель с 4 релейными выходами для управления низкотемпературными морозильными камерами.

    Входы и выходы:

    • до 4 релейных выходов (выход управления компрессорами 16A/2лс в зависимости от модели, оттайкой 16A, вентиляторами испарителя 8A и дополнительный выход 8A для дополнительных функций)
    • 5 аналоговых входов (2 x NTC + 3 x NTC / цифровые входы)
    • 1 последовательный порт с поддержкой и автоматическим распознаванием протоколов CAREL / Modbus (ведомый)
    • Контроллеры SmartCella удовлетворяют всем требованиям по управлению морозильными камерами на всех этапах: от момента установки и электромонтажа до ввода в эксплуатацию и дальнейшей каждодневной работы

    На этапе установки для специалистов по монтажу:

    • Быстрый и простой монтаж на DIN-рейку
    • Плата ввода/вывода контроллера ir33 под монтаж на DIN-рейку удобней для установки внутри электрощитка, чем стандартный контроллер
    • Стандартная и привычная схема электрического монтажа контроллера ir33 под монтаж на DIN-рейке
    • Контроллер SmartCella легко вводится в эксплуатацию и далее используется в каждодневной работе:
    • Такой же, как у контроллера ir33+ принцип регулирования, алгоритмы управления, параметры и навигация
    • Простое и удобное управление тачпадом и крупными кнопками. Функциональное назначение кнопок такое же, как у контроллера ir33+

    Большой и яркий дисплей (на 30% больше и ярче дисплея контроллера ir33), в процессе навигации по которому показываются подсказки.

    Возможности контроллера SmartCella легко наращиваются установкой дополнительных устройств, которые прекрасно помещаются в корпусе UltraCella. Кроме класса защиты IP65 и единообразного внешнего вида со всеми контроллерами семейства UltraCella, корпус предусматривает возможность установки внутри следующих устройств:

    • внешние реле
    • контакторы
    • дополнительные клеммы

    и другие дополнительные внешние модули семейства UltraCella:

    • модуль привода Ultra EVD
    • модуль питания Ultra Power

    Контроллеры SmartCella соответствуют всем международным требованиям стандарта ХАССП, устанавливающего требования по безопасности пищевых продуктов, и это первый пример подобного электронного устройства в Италии, предназначенного для применения в составе холодильного оборудования, что только подтверждает идеальную пригодность такого контроллера для гарантированной сохранности пищевых продуктов.



Документация

Технический

  • 2D/3D модели
    Код Описание Язык Дата Выпуск
    Код 2d-3d SmartCella

    Описание 2D-3D drawings

    Язык ALL

    Дата 10/11/2015

    Выпуск R0

  • Инструкции по применению
    Код Описание Язык Дата Выпуск
    Код +0300084FR

    Описание SmartCella/SmartCella 3PH Contrôle électronique pour chambres froides

    Язык FRE

    Дата 28/03/2017

    Выпуск 1.2

    Код +0300084EN

    Описание SmartCella/SmartCella 3PH Electronic controllers for cold rooms

    Язык ENG

    Дата 28/03/2017

    Выпуск 1.2

    Код +0300084IT

    Описание SmartCella/SmartCella 3PH Controlli elettronici per celle frigorifere

    Язык ITA

    Дата 28/03/2017

    Выпуск 1.2

    Код +0300084ES

    Описание SmartCella/SmartCella 3PH Controladores electrónicos para cámaras frigoríficas

    Язык SPA

    Дата 28/03/2017

    Выпуск 1.2

    Код +0300084DE

    Описание SmartCella/SmartCella 3PH Elektronische Steuergeräte für Kühlräume

    Язык GER

    Дата 28/03/2017

    Выпуск 1.2

    Код +0300084RU

    Описание SmartCella Электронный контроллер

    Язык RUS

    Дата 05/02/2015

    Выпуск 1.1

  • Руководства по эксплуатации
    Код Описание Язык Дата Выпуск
    Код +0500091IE

    Описание SmartCella - Controllo elettronico per celle frigorifere/Electronic controller for cold rooms

    Язык ENG  ITA

    Дата 14/10/2016

    Выпуск 1.3

    Код +0500091FD

    Описание SmartCella - Commande électroniques pour chambres froides / Elektronische Steuerung für Kühlräume

    Язык FRE  GER

    Дата 03/05/2016

    Выпуск 1.2

    Код +0500090ML

    Описание SmartCella - Controllo elettronico per celle frigorifere/Electronic controller for cold rooms

    Язык ENG  FRE  GER  ITA  POR  SPA

    Дата 26/04/2016

    Выпуск 1.2


Коммерческий

  • Брошюра
    Код Описание Язык Дата Выпуск
    Код +3000121EN

    Описание Cella Range 3PH Three-phase stand-alone & modular cold room solutions

    Язык ENG

    Дата 12/05/2017

    Выпуск 1.0

    Код +3000121IT

    Описание Cella Range 3PH Soluzioni trifase stand-alone e modulari per celle frigorifere

    Язык ITA

    Дата 12/05/2017

    Выпуск 1.0

    Код +3000121DE

    Описание Cella Range 3PH Eigenständige und modulare dreiphasige Lösungen für Kühlräume

    Язык GER

    Дата 12/05/2017

    Выпуск 1.0

    Код +3000121ES

    Описание Cella Range 3PH Soluciones trifásicas stand-alone y modulares para cámaras frigoríficas

    Язык SPA

    Дата 12/05/2017

    Выпуск 1.0

    Код +3000121FR

    Описание Cella Range 3PH Solutions triphasées stand-alone et modulaires pour chambres froides

    Язык FRE

    Дата 12/05/2017

    Выпуск 1.0

    Код +3000088PT

    Описание SmartCella - A solução essencial para as suas pequenas celas

    Язык POR

    Дата 24/07/2014

    Выпуск 1.0

    Код +3000088DE

    Описание SmartCella Die unabdingbare Lösung für Ihre kleinen Kühlräume

    Язык GER

    Дата 24/07/2014

    Выпуск 1.0

    Код +3000088EN

    Описание SmartCella The essential solution for your small cold rooms

    Язык ENG

    Дата 24/07/2014

    Выпуск 1.0

    Код +3000088IT

    Описание SmartCella La soluzione essenziale per le tue piccole celle frigorifere

    Язык ITA

    Дата 24/07/2014

    Выпуск 1.0

    Код +30Z0088EN

    Описание SmartCella The essential solution for your small cold rooms

    Язык ENG

    Дата 24/07/2014

    Выпуск 1.0

    Код +3000088RU

    Описание SmartCella

    Язык RUS

    Дата 27/04/2014

    Выпуск 1.0
