Solution for chiller/HP units with screw compressors
The CAREL solution for chillers/heat pumps with screw compressors has been developed around the pCO5+ range of programmable controllers.

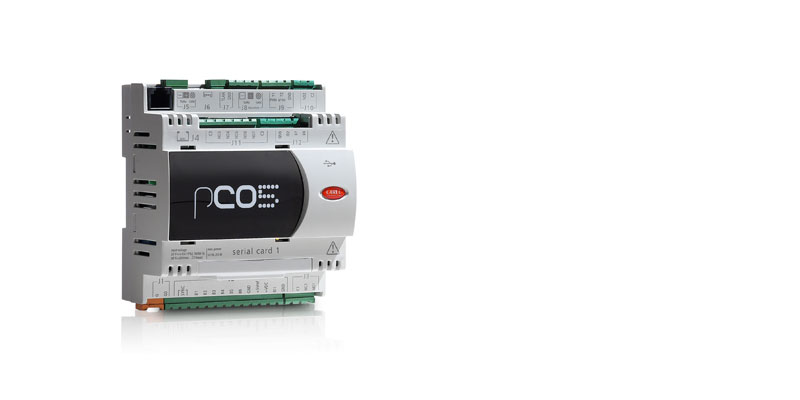

pCO5 compact контроллеры

PCOX*

  • Преимущества

    • Обратная совместимость - контроллеры серии pCO5 полностью совместимы с контроллерами серии pCO3. Программное обеспечение этих контроллеров полностью совместимо с программным обеспечением контроллеров серии pCO3 через эмулятор БИОС.
    • Сеть и передача данных - контроллеры серии pCO5 комплектуются двумя встроенными последовательными портами, двумя дополнительными платами (опция) и двумя портами USB.
    • Порты USB - стандартные порты USB для техобслуживания и мониторинга. Порт USB Host предназначен для подсоединения стандартного USB-накопителя, а порт USB Device для подсоединения к компьютеру без переходников и адаптеров.
    • Экономия электроэнергии – контроллеры серии pCO5 модели Medium комплектуются приводами EVD EVO для управления электронными терморегулирующими вентилями (ТРВ) и дополнительно могут оснащаться модулями Uptracap. Все это суммарно позволяет существенно снизить потребление электроэнергии.
  • Общие характеристики

    Новые программируемые контроллеры серии pCO compact, рассчитанные под монтаж на DIN-рейку, имеют компактные размеры и занимают место всего 6 модулей на DIN-рейке, но при всем этом имеют богатое функциональное оснащение и много портов.
    Контроллеры pCO compact аппаратно и программно совместимы со всеми контроллерами семейства pCO, следовательно, новые контроллеры являются более универсальными и подходят для управления любыми системами отопления, охлаждения, вентиляции и кондиционирования воздуха.
    Контроллер pCO compact выпускается в двух моделях, которые отличаются по количеству и типу входов/выходов.
    - модель A с 7 релейными/полупроводниковыми релейными цифровыми выходами, 2 аналоговыми выходами 0/10В-ШИМ-регулирования, 8 аналоговыми входами;
    - модель В с 5 релейными/полупроводниковыми релейными цифровыми выходами, 4 аналоговыми выходами 0/10В -ШИМ-регулирования, 6 аналоговыми входами;
    При условии установки дополнительных последовательных сетевых плат в дополнение к встроенному порту Fieldbus RS485 / tLAN, контроллеры pCO compact поддерживают большинство распространенных стандартов передачи данных в системах автоматизации (BACnet, Modbus, LON, Konnex, …). Дополнительно комплектуется двумя портами USB (host и device), предназначенными для выгрузки и загрузки прикладных программ и журналов данных по прямому соединению с компьютером или при помощи обычной флэшки.
    Контроллер имеет встроенный жидкокристаллический дисплей с разрешением 132x64 точек и шесть кнопок мембранного типа.



Документация

Технический

  • Инструкции по применению
    Код Описание Язык Дата Выпуск
    Код +0300009IT

    Описание pCO5: controllo programmabile

    Язык ITA

    Дата 24/04/2014

    Выпуск 1.2

    Код +0300009EN

    Описание pCO5: programmable controller

    Язык ENG

    Дата 24/04/2014

    Выпуск 1.2

    Код +030221945

    Описание Protocollo Modbus® sui controlli pCO/ Modbus® protocol for pCO controllers

    Язык ENG  ITA

    Дата 18/07/2012

    Выпуск 1.1

  • 2D/3D модели
    Код Описание Язык Дата Выпуск
    Код 2d-3d pCO5 Compact pGD1 built-in

    Описание 2D-3D drawings

    Язык ALL

    Дата 07/04/2016

    Выпуск R1

  • Руководства по эксплуатации
    Код Описание Язык Дата Выпуск
    Код +050003343

    Описание pCO compact: электронный контроллер/ electronic controller

    Язык ENG  RUS

    Дата 12/09/2016

    Выпуск 1.3

    Код +050003342

    Описание pCO compact: controle eletrônico/ electronic controller

    Язык ENG  POR

    Дата 12/09/2016

    Выпуск 1.3

    Код +050003341

    Описание pCO compact: contrôle électronique/ Elektronische Steuerung

    Язык FRE  GER

    Дата 12/09/2016

    Выпуск 1.3

    Код +050003340

    Описание pCO compact: controllo elettronico/ electronic controller

    Язык ENG  ITA

    Дата 12/09/2016

    Выпуск 1.3

    Код +0500041IE

    Описание PCOS00UC20: ULTRACAPacitor MODULE per pCO SISTEMA con driver valvola EVDEVO EMBEDDED / ULTRACAPacitor MODULE for pCO sistema with valve driver EMBEDDED EVDEVO

    Язык ENG  ITA

    Дата 15/12/2010

    Выпуск 1.0


Коммерческий

  • Брошюра
    Код Описание Язык Дата Выпуск
    Код +3000054EN

    Описание Energy saving solutions for data centers

    Язык ENG

    Дата 11/10/2016

    Выпуск 2.0
