Solution for chiller/HP units with screw compressors
The CAREL solution for chillers/heat pumps with screw compressors has been developed around the pCO5+ range of programmable controllers.

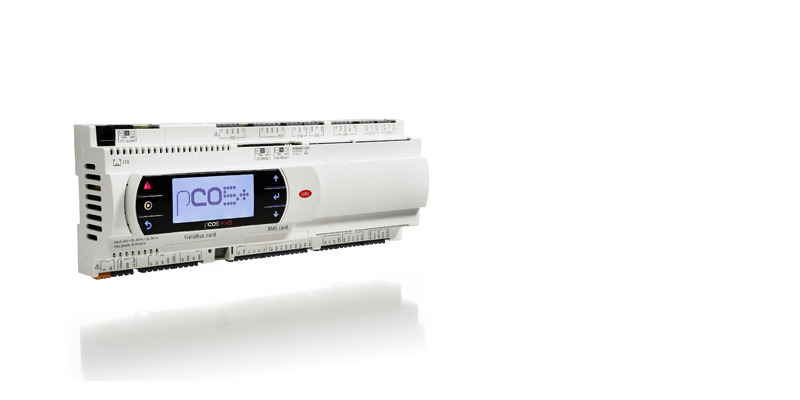

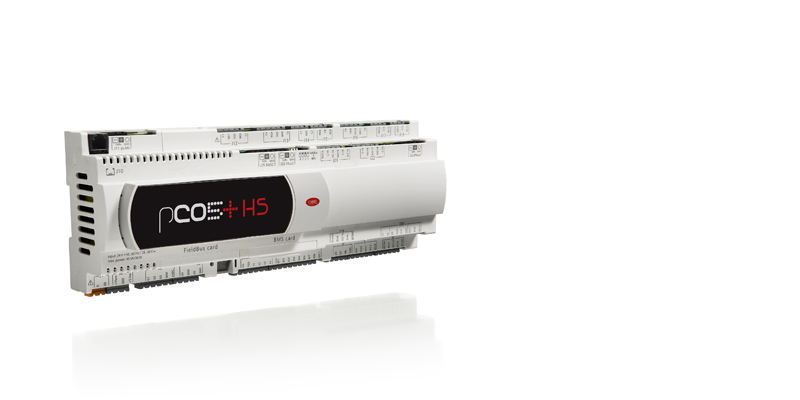

pCO5+ контроллеры

P*5*

  • Преимущества

    • Обратная совместимость - контроллеры серии pCO5+ аппаратно полностью совместимы с контроллерами серии pCO5 и pCO3. Программное обеспечение этих контроллеров полностью совместимо с программным обеспечением контроллеров серии pCO3/pCO5 через эмулятор БИОС.
    • Сеть и передача данных - контроллеры серии pCO5+ комплектуются двумя встроенными последовательными портами, двумя дополнительными платами (опция) и двумя портами USB. В итоге, поддерживаются все распространенные протоколы передачи данных (Modbus, Carel, BACNet, LON, Konnex, HTTP, SNMP, SMTP и многие другие).
    • Экономия электроэнергии – контроллеры серии pCO5+ модели Medium комплектуются приводами EVD EVO для управления электронными терморегулирующими вентилями (ТРВ) и дополнительно могут оснащаться модулями Uptracap. Все это суммарно позволяет существенно снизить потребление электроэнергии.
    • Универсальные порты ввода/вывода – контроллеры серии pCO5+ могут иметь до 10 универсальных портов ввода/вывода, открывая широкий выбор вариантов подключения. Новая собственная технология компании Carel, получившая название ASIC, позволяет программно конфигурировать каждый универсальный порт по отдельности как аналоговый вход, цифровой вход или аналоговый выход.
  • Общие характеристики

    Контроллеры серии pCO5+ поддерживают следующие новые возможности, предназначенные для повышения эффективности управления системами отопления, охлаждения, вентиляции и кондиционирования воздуха:
    • все аналоговые входные каналы можно настроить как:
    - цифровые входы (беспотенциальные);
    - аналоговые выходы (ШИМ-регулирования или сигнала напряжения 0-10В);
    - входы разных датчиков (NTC, PTC, PT100, PT500, PT1000, 0-1В, 0-5В, 0-10В, 0-20мА, 4-20мА);
    • поддержка приводов EVD EVO для управления электронными терморегулирующими вентилями (ТРВ) и модулей аварийного питания Ultracap, которые обеспечивают закрытие электронных терморегулирующих вентилей с шаговыми двигателями при отказе основного электропитания;
    • поддержка до 5 последовательных интерфейсов, 3 из которых стандартные, и для них можно выбрать протокол (CAREL или Modbus®) и тип (FieldBus или BMS), а 2 опциональные, для которых также можно выбрать протокол (Modbus®, BACnet™, CAREL, CANbus, Konnex, LonWorks) и физическую поддержку (RS485, Ethernet, Can, Konnex, FTT-10). Есть модели с портами USB “Host” и “Device” для программирования контроллера pCO5+ при помощи обычной USB-флешки или напрямую подключив к компьютеру без дополнительных переходников последовательного интерфейса.

    Кроме того, новые контроллеры pCO5+ совместимы со всеми контроллерами семейства pCO3 и pCO5, как аппаратно (электрические соединения), так и программно. Поэтому, деньги заказчиков, вложенные в оборудование CAREL, не пропадут.



Документация

Технический

  • Инструкции по применению
    Код Описание Язык Дата Выпуск
    Код +0300020EN

    Описание pCO5+ Programmable Controller

    Язык ENG

    Дата 20/01/2015

    Выпуск 1.4

    Код +0300020IT

    Описание pCO5+: Controllo programmabile

    Язык ITA

    Дата 20/01/2015

    Выпуск 1.4

  • 2D/3D модели
    Код Описание Язык Дата Выпуск
    Код 2d-3d pCO5+ medium

    Описание 2D-3D drawings

    Язык ALL

    Дата 20/03/2017

    Выпуск R0

    Код 2d-3d pCO5+ Large pGD1 built-in

    Описание 2D-3D drawings

    Язык ALL

    Дата 04/04/2016

    Выпуск R2

    Код 2d-3d pCO5+ small pGD1 built-in

    Описание 2D-3D drawings

    Язык ALL

    Дата 04/04/2016

    Выпуск R2

  • Руководства по эксплуатации
    Код Описание Язык Дата Выпуск
    Код +0500038IE

    Описание pCO5+ Controllo elettronico programmabile / Electronic programmable control

    Язык ENG  ITA

    Дата 15/07/2016

    Выпуск 1.6

    Код +0500039IE

    Описание Simulatore pCO5+ / pCO5+ simulator

    Язык ENG  ITA

    Дата 23/10/2014

    Выпуск 2.1


Коммерческий

  • Брошюра
    Код Описание Язык Дата Выпуск
    Код +3000054EN

    Описание Energy saving solutions for data centers

    Язык ENG

    Дата 11/10/2016

    Выпуск 2.0

    Код +3000045ZH

    Описание pCO5+可编程控制器 应用于HVAC/R

    Язык CHI

    Дата 15/01/2016

    Выпуск 1.1

    Код +3000045RU

    Описание pCO5+ Программируемые контроллеры для. систем охлаждения, отопления, вентиляции. и кондиционирования воздуха

    Язык RUS

    Дата 15/01/2016

    Выпуск 1.1

    Код +3000045DE

    Описание pCO5+: Die programmierbare Steuerung für HLKK-Anwendungen

    Язык GER

    Дата 15/01/2016

    Выпуск 1.1

    Код +3000045EN

    Описание pCO5+: Programmable controller for HVAC/R applications

    Язык ENG

    Дата 15/01/2016

    Выпуск 1.1

    Код +3000045ES

    Описание pCO5+: El controlador programable para aplicaciones HVAC/R

    Язык SPA

    Дата 15/01/2016

    Выпуск 1.1

    Код +3000045IT

    Описание pCO5+: Il controllo programmabile per applicazioni HVAC/R

    Язык ITA

    Дата 15/01/2016

    Выпуск 1.1

    Код +3000014DE

    Описание Die integrierte Lösung für die Klimatechnik

    Язык GER

    Дата 01/10/2012

    Выпуск 1.0

    Код +3000014EN

    Описание the integrated solution for air handling unit control

    Язык ENG

    Дата 01/10/2012

    Выпуск 1.0

    Код +3000014IT

    Описание la soluzione integrata per il controllo delle centrali trattamento aria

    Язык ITA

    Дата 01/10/2012

    Выпуск 1.0
