e-drofan

HYFC*/HYFT*
e-drofan can manage units featuring fans with three fixed speeds and exchanger coils (main and secondary).
  • Общие характеристики

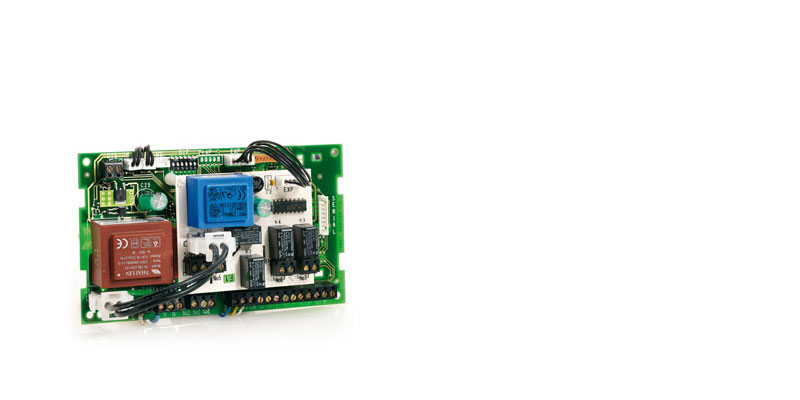

    Главная плата системы e-dronic (e-drofan) предназначена для управления устройствами, оснащенными вентиляторами с трехступенчатой регулировкой скорости вращения, и теплообменниками (основным и дополнительным).
    Идеально подходит для систем кондиционирования воздуха с разными вентиляторными доводчиками в жилых домах. Плата может управлять скоростью вращения вентиляторов и отдельной зоной в сети.
    В каждый вентиляторный доводчик устанавливается по одной такой плате. В стандартной комплектации плата имеет порт последовательного интерфейса.
    При условии установки дополнительной платы плата e-drofan может также управлять вентилями подачи горячей и холодной воды, а также выполнять другие важные функции, например, подавать команды управления на котел, холодильную машину/теплонасос.
    Платы, устанавливаемые в вентиляторные доводчики, могут работать по принципу главного или главного/ведущего устройства в системах различных конфигураций. Таким образом, система e-dronic (с графическим терминалом и платами последовательного интерфейса) получается очень гибкой и может решать широкий круг задач.
    В системах с небольшим количеством вентиляторных доводчиков, например, в отдельных магазинах и офисах, можно использовать однозонное регулирование, а в системах, насчитывающих большое количество вентиляторных доводчиков, установленных на большом удалении друг от друга, - многозонное регулирование.
    Для организации многозонного регулирования предпочтительнее использовать гибридный вариант системы e-drobus: стандартной конфигурации, предназначенной для небольших систем (для жилых домов), и расширенной конфигурации. В такой конфигурации можно управлять микроклиматом в помещениях разной планировки (открытых офисных помещениях): multimaster e-drobus.
    Кроме того, поддержка протокола Modbus® RTU и дополнительной платы RS485 позволяет напрямую интегрировать систему e-dronic в системы управления зданиями (BMS).



Документация

Технический

  • Инструкции по применению
    Код Описание Язык Дата Выпуск
    Код +030221269

    Описание e-drofan: controlador electrónico

    Язык SPA

    Дата 26/04/2010

    Выпуск 3.6

    Код +030221268

    Описание e-drofan: Elektronische Steuerung

    Язык GER

    Дата 26/04/2010

    Выпуск 3.6

    Код +030221267

    Описание e-drofan: contrôleur électronique

    Язык FRE

    Дата 26/04/2010

    Выпуск 3.6

    Код +030221265

    Описание e-drofan: controllore elettronico

    Язык ITA

    Дата 26/04/2010

    Выпуск 3.6

  • Руководства по эксплуатации
    Код Описание Язык Дата Выпуск
    Код +050000156

    Описание HYFC****** Dispositivo elettronico di controllo per unità fan coil / Electronic control device for fan coil units

    Язык ENG  ITA

    Дата 09/11/2007

    Выпуск 1.3

    Код +050000735

    Описание HYVC000U0* - scheda espansione 0...10 V/triac/relè per controllo elettronico e-drofan FTU HYVC000U0* - 0 to 10 V/triac/relay expansion board for e-drofan FTU electronic controller

    Язык ENG  ITA

    Дата 21/09/2007

    Выпуск 1.1

    Код +050000745

    Описание HYFT****** - Dispositivo elettronico di controllo per unità fan tile / Electronic control device for fan tile units

    Язык ENG  ITA

    Дата 10/07/2007

    Выпуск 1.0

    Код +050000175

    Описание HYFC* Dispositivo elettronico di controllo per CTA / Electronic control device for AHU

    Язык ENG  ITA

    Дата 12/06/2007

    Выпуск 1.0


Коммерческий

  • Пример применения
    Код Описание Язык Дата Выпуск
    Код +402200050

    Описание e-dronic solutions

    Язык ENG  ITA

    Дата 01/03/2006

    Выпуск 2.0

  • История успеха
    Код Описание Язык Дата Выпуск
    Код +402200090

    Описание Integrated control of hydronic systems

    Язык ENG

    Дата 01/03/2006

    Выпуск 1.0

  • Брошюра
    Код Описание Язык Дата Выпуск
    Код +302239470

    Описание Soluzioni integrate per impianti idronici medio piccoli

    Язык ITA

    Дата 01/10/2006

    Выпуск 1.0

    Код +302239473

    Описание Integrierte Lösungen für kleine und mittlere Hydronic-Anlagen

    Язык GER

    Дата 01/10/2006

    Выпуск 1.0

    Код +302239471

    Описание Integrated solutions for small and medium hydronic systems

    Язык ENG

    Дата 01/10/2006

    Выпуск 1.0

    Код +302235253

    Описание e-dronic solutions

    Язык GER

    Дата 22/09/2006

    Выпуск 2.2

    Код +302235252

    Описание solutions e-dronic

    Язык FRE

    Дата 22/09/2006

    Выпуск 2.2

    Код +302235251

    Описание e-dronic solutions

    Язык ENG

    Дата 22/09/2006

    Выпуск 2.2

    Код +302235250

    Описание e-dronic solutions

    Язык ITA

    Дата 22/09/2006

    Выпуск 2.2
