humiFog (HD)

UA*HD*
humiFog, the atomizing adiabatic humidifier
  • Общие характеристики

    В состав увлажнителя humiFog для центральных кондиционеров/воздуховодов входит:

    • насосная установка с плавным регулированием производительности (через инвертер);
    • водораспределительная решетка с распылительными форсунками;
    • каплеотделитель (обязателен для сертифицированных установок);
    • соединительные трубки высокого давления;
    • датчик влажности;
    • система водоподготовки по принципу обратного осмоса (в комплект поставки CAREL не входит).

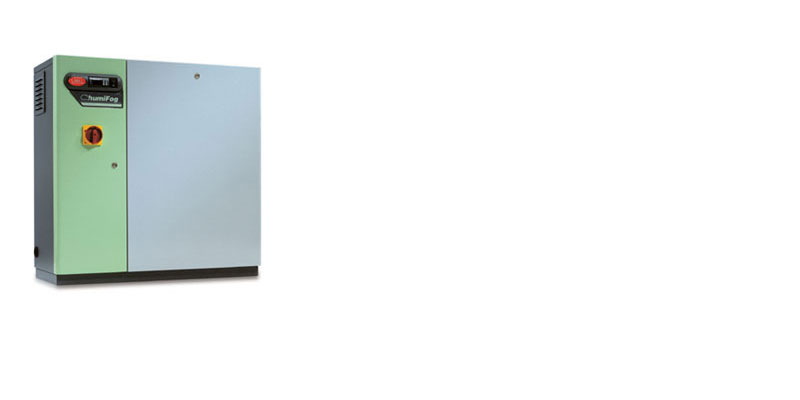

    Насосная установка с плавным регулированием производительности для ЦК/воздуховодов (с инвертером)

    Насосная установка для центральных кондиционеров/воздуховодов оснащена инвертером, который плавно регулирует производительность насоса высокого давления, управляя скоростью расхода распыляемой воды.
    Сочетание плавного регулирования скорости насоса с изменяемым электромагнитными вентилями количеством распыляющих форсунок позволяет регулировать производительность насоса в диапазоне от 15% до 100%, поддерживая при этом давление воды в диапазоне от 25 до 75 бар, что гарантирует мелкодисперсное распыление воды.
    Максимальная производительность насосной установки: 60, 120, 180, 250, 350, 500 кг/ч (под заказ до 5000 кг/ч).

    Водораспределительная решетка для воздуховодов

    Рассчитанная по размеру под установку в центральный кондиционер/воздуховод, решетка конструктивно состоит из трубок с распылительными форсунками, запорных вентилей, сливных вентилей, стравливающего вентиля и главного сливного вентиля. Все металлические составляющие изготовлены из нержавеющей стали. Запорными электромагнитными вентилями изменяется количество работающих распылительных форсунок, а сливной и стравливающий электромагнитные вентили служат для слива воды из решетки, когда увлажнитель выключается.

    Дистанция испарения воды

    Увлажнитель humiFog распыляет воду в виде мелкодисперсного тумана, состоящего из капелек диаметром от 10 до 15 мкм. Вода распыляется через форсунки диаметром отверстия всего 0,2 мм под высоким давлением от 25 до 75 бар. Крошечные капельки воды моментально поглощаются воздухом, поэтому дистанция испарения составляет всего 700 мм. Как правило, дистанции от 1000 до 1200 мм достаточно для испарения 95% распыляемой в воздухе воды.

    Каплеотбойник (обязателен для сертифицированных установок)

    Каплеотбойник задерживает не испарившиеся полностью капельки воды и не позволяет им покидать камеру увлажнения.

    Выпускается в двух следующих моделях: фильтрующий элемент из стекловолокна или нержавеющей стали марки AISI304. Последний необходим для установок кондиционирования с сертификатом VDI6022. Конструктивные элементы каплеотбойника всегда изготавливаются из нержавеющей стали. Каплеотбойник поставляется в виде стандартных сборных модулей, поэтому подходит для центральных кондиционеров и воздуховодов разного сечения.

    Гигиеническая безопасность

    Применение в конструкции

    • специальной водораспылительной решетки из нержавеющей стали со сливом воды и
    • каплеотделителя полностью из нержавеющей стали от компании CAREL

    обеспечивает соответствие увлажнителей humiFog для ЦК/воздуховодов требованиям сертификата VDI6022: "Стандарты гигиенической безопасности для систем вентиляции и кондиционирования воздуха. Офисные помещения и сборочные цеха", выдаваемого организацией ILH Berlin. Кроме того, увлажнитель также имеет сертификаты по стандартам DIN1946, VDI3803, SWKI2003-5 (CH), ÖNORM H 6021 (A)
