th-Tune терминалы

AT*

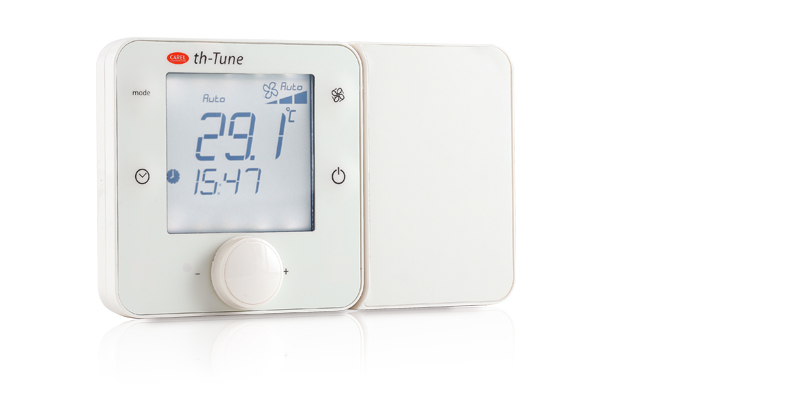

th-Tune, the Carel pCO sistema family room terminal that allows users to control temperature and humidity in residential environments
th-Tune, the Carel pCO sistema family room terminal that allows users to control temperature and humidity in residential environments th-Tune, the Carel pCO sistema family room terminal that allows users to control temperature and humidity in residential environments

  • Общие характеристики

    Пользовательские терминалы th-Tune для контроллеров Carel семейства pCO предназначены для настройки температуры и влажности воздуха в жилых помещениях. В зависимости от модели терминал может оснащаться датчиком температуры или датчиком температуры/влажности и работать от сети питания переменного тока напряжением 230В или сети питания постоянного/переменного тока напряжением 24В. Терминалы th-Tune могут устанавливаться в стандартные монтажные коробки для скрытого монтажа, представленные на рынке.
    Температура и влажность воздуха настраиваются просто и удобно ручкой, расположенной на лицевой стороне терминала. Кроме того, с терминала th-Tune можно настраивать некоторые параметры контроллера, например, менять режим работы и расписания. Данные управления, высвечиваемые на дисплее терминала th-Tune, полностью зависят от контроллера, к которому он подсоединен. Компактные размеры и элегантный внешний вид позволяют органично вписать такой графический терминал в любое помещение. Терминал подсоединяется к контроллеру pCO по сети RS485, работающей по протоколу Modbus.



Документация

Технический

  • 2D/3D модели
    Код Описание Язык Дата Выпуск
    Код 2d-3d th-tune Flush mounting

    Описание 2D-3D drawings

    Язык ALL

    Дата 22/06/2015

    Выпуск R0

    Код 2d-3d th-tune Wall mounting

    Описание 2D-3D drawings

    Язык ALL

    Дата 22/06/2015

    Выпуск R0

  • Руководства по эксплуатации
    Код Описание Язык Дата Выпуск
    Код +0500017RU

    Описание AT*-th Tune: Электронный контроллер для систем вентиляции и кондиционирования (настенный монтаж) / Electronic controller for air-conditioning (wall mountng model)

    Язык ENG  RUS

    Дата 13/04/2011

    Выпуск 1.1

    Код +0500016EZ

    Описание AT* - th Tune: 空调电子控制器(嵌入式安装)/ Electronic controller for air-conditioning (flush-mount model)

    Язык CHI  ENG

    Дата 13/04/2011

    Выпуск 1.2

    Код +0500016IE

    Описание AT* - th Tune: Controllo elettronico per condizionamento (modello a incasso)/ Electronic controller for air-conditioning (fl ush-mount model)

    Язык ENG  ITA

    Дата 13/04/2011

    Выпуск 1.2

    Код +0500016RU

    Описание AT* - th Tune: Электронный контроллер для систем вентиляции и кондиционирования (настенный монтаж) / Electronic controller for air-conditioning (fl ush-mount model)

    Язык ENG  RUS

    Дата 13/04/2011

    Выпуск 1.2

    Код +0500017IE

    Описание AT*-th Tune Controllo elettronico per condizionamento (mod. a parete) / Electronic controller for air-conditioning (wall mountng model)

    Язык ENG  ITA

    Дата 13/04/2011

    Выпуск 1.1
