EVD Evolution Twin

EVD0000T**

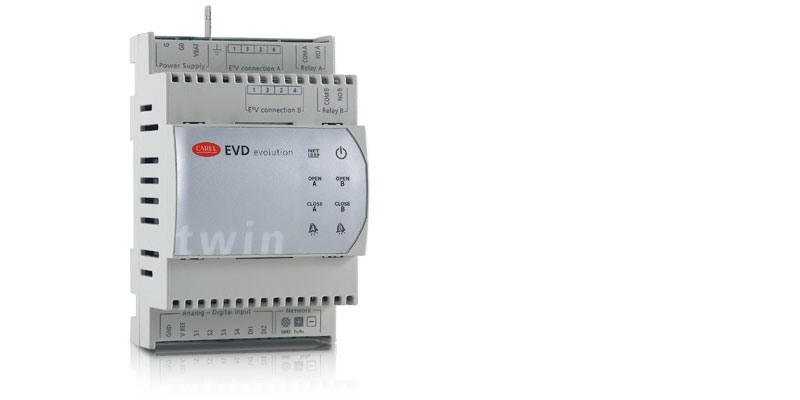

EVD Evolution Twin, a controller comprising two drivers for two-pole stepper motors
  • Общие характеристики

    Драйвер EVD evolution twin поддерживает управление двумя двухполюсными шаговыми двигателями и, соответственно, может управлять двумя отдельными электронными терморасширительными вентилями.

    Драйвер устанавливается на DIN-рейку и подсоединяется через съемные винтовые зажимы. Каждый драйвер может независимо регулировать перегрев хладагента и оптимизировать параметры контура хладагента. Благодаря своей универсальности драйвер совместим с разными типами хладагентов и вентилей, используемыми в холодильных машинах и воздушных кондиционерах, включая системы с транскритическим и докритическим циклом CO2.

    Основные достоинства:

    • независимое управление двумя ТРВ;
    • регулирование перегрева и защита от недостаточного перегрева, низкого давления и высокого давления;
    • специальные функции, включая перепуск горячего газообразного хладагента, регулирование давления в испарителе (EPR), управление вентилем, стоящим за охладителем газа в системах с транскритическим циклом CO2;
    • оптимальное регулирование перегрева в системах кондиционирования воздуха с компрессорами Digital Scroll при условии подключения к соответствующему контроллеру CAREL по локальной сети. Несколько вариантов подстройки параметров;
    • простой и быстрый ввод в эксплуатацию с настройкой буквально 4 параметров (или всего 3 параметров при условии управления вентилями Carel);
    • съемный жидкокристаллический дисплей, поддерживающий многоязычный интерфейс, справку по настройке параметров, единицы измерения СИ и британские
    • копирование параметров конфигурации с одного драйвера семейства EVD Evolution Twin на другой (в памяти съемного дисплея);
    • разграничение уровней доступа паролями
    • поддержка малопотребляющих логометрических датчиков давления со встроенным преобразователем и выходным сигналом тока 4 - 20мА (один датчик может использоваться пятью драйверами) для централизованных систем;
    • аварийная сигнализация.


Документация

Технический

  • 2D/3D модели
    Код Описание Язык Дата Выпуск
    Код 2d-3d EVDevo_Twin.zip

    Описание 2D-3D drawings

    Язык ALL

    Дата 02/12/2015

    Выпуск R0

    Код 2d-3d EVDevo_Twin+Display.zip

    Описание 2D-3D drawings

    Язык ALL

    Дата 02/12/2015

    Выпуск R0

  • Инструкции по применению
    Код Описание Язык Дата Выпуск
    Код +0300006IT

    Описание EVD evolution twin driver per 2 valvole di espansione elettronica

    Язык ITA

    Дата 30/10/2015

    Выпуск 2.4

    Код +0300006RU

    Описание EVD evolution twin Привод для 2х электронных расширительных вентилей

    Язык RUS

    Дата 30/10/2015

    Выпуск 2.4

    Код +0300006ES

    Описание EVD evolution twin driver para 2 válvulas de expansión electrónica

    Язык SPA

    Дата 30/10/2015

    Выпуск 2.4

    Код +0300006EN

    Описание EVD evolution twin Driver for 2 electronic expansion valves

    Язык ENG

    Дата 30/10/2015

    Выпуск 2.4

    Код +0300006DE

    Описание EVD evolution twin Treiber für 2 elektronische Expansionsventile

    Язык GER

    Дата 30/10/2015

    Выпуск 2.4

    Код +0300006CS

    Описание EVD evolution twin Ovladač pro 2 elektronické expanzní ventily

    Язык CZE

    Дата 30/10/2015

    Выпуск 2.4

  • Руководства по эксплуатации
    Код Описание Язык Дата Выпуск
    Код +050004170

    Описание EVD*T*, EVDIS* - EVD evolution TWIN- Driver per 2 valvole di espansione elettronica e display grafi co/ 2 electronic expansion valves driver and graphic display

    Язык CHI  ENG  ITA  RUS

    Дата 09/01/2013

    Выпуск 1.4

    Код +050004171

    Описание EVD*T*, EVDIS* - EVD evolution - Electronic expansion valve driver and graphic display

    Язык FRE  GER  POR  SPA

    Дата 09/01/2013

    Выпуск 1.4


Коммерческий

  • Пример применения
    Код Описание Язык Дата Выпуск
    Код +4000009DE

    Описание Intuitionsbasierter wissenschaftlicher Ansatz

    Язык GER

    Дата 11/02/2011

    Выпуск 1.0

    Код +4000009EN

    Описание A scientific approach applied to intuition

    Язык ENG

    Дата 11/02/2011

    Выпуск 1.0

    Код +4000009ES

    Описание Aproximación científica aplicada a la intuición

    Язык SPA

    Дата 11/02/2011

    Выпуск 1.0

    Код +4000009FR

    Описание Approche scientifique appliquée à une hypotèse

    Язык FRE

    Дата 11/02/2011

    Выпуск 1.0

    Код +4000009IT

    Описание Approccio scientifico applicato all’intuizione

    Язык ITA

    Дата 11/02/2011

    Выпуск 1.0

    Код +4000009JA

    Описание 科学的アプローチの直観化

    Язык JAP

    Дата 11/02/2011

    Выпуск 1.0

  • История успеха
    Код Описание Язык Дата Выпуск
    Код +402200210

    Описание Laboratorio e centro di formazione a CO di BITZER gestito da CAREL

    Язык ITA

    Дата 18/03/2009

    Выпуск 1.0

    Код +402200211

    Описание Marketing News - Bitzer CO2 laboratory and training centre managed by CAREL

    Язык ENG

    Дата 18/03/2009

    Выпуск 1.0

    Код +402200216

    Описание MARKETING NEWS TRANSCRITICAL SPACE

    Язык ENG  ITA

    Дата 18/03/2009

    Выпуск 1.0

  • Брошюра
    Код Описание Язык Дата Выпуск
    Код +302240521

    Описание EVD evolution Drive the power easily

    Язык ENG

    Дата 16/09/2009

    Выпуск 2.0

    Код +302240520

    Описание EVD evolution & EVD evolution twin Drive the power easily

    Язык ITA

    Дата 16/09/2009

    Выпуск 2.0

    Код +302240528

    Описание EVD evolution med fokus på energibesparelser

    Язык DAN

    Дата 16/09/2009

    Выпуск 2.0

    Код +302240530

    Описание EXV Sistema, Meccanica di precisione, potenza di controllo

    Язык ITA

    Дата 16/09/2009

    Выпуск 2.0

    Код +302240531

    Описание EXV Sistema, Precision mechanics, powerful control

    Язык ENG

    Дата 16/09/2009

    Выпуск 2.0

    Код +302240532

    Описание Système EXV, Mécanique de précision, puissance du contrôle

    Язык FRE

    Дата 16/09/2009

    Выпуск 2.0

    Код +302240533

    Описание EXV Sistema, Präzisionsmechanik, Regelpotenz

    Язык GER

    Дата 16/09/2009

    Выпуск 2.0

    Код +302240536

    Описание EXV Sistema, Прецизионые механизмы, развитое управление

    Язык RUS

    Дата 16/09/2009

    Выпуск 2.0
