Щит EDV
Общие характеристики

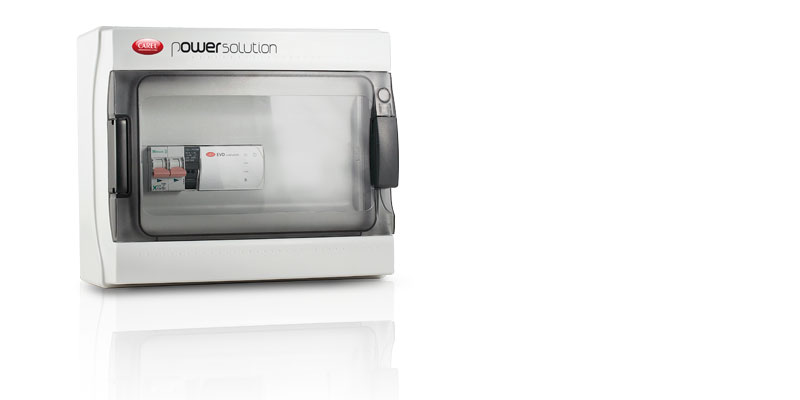

Щит evdEVO представляет собой шкаф из высокопрочного стеклопластика ударопрочностью класса IK 09 и с классом защиты IP65, оснащенный съемной запираемой полупрозрачной крышкой дымчатого цвета.
Крышка на петлях уникальной конструкции, открываясь, прижимается к стенке, чтобы ее нельзя было случайно повредить или сорвать с петель. Щит, выкрашенный в цвет RAL7035, смотрится очень современно и эстетично. Сертифицирован по стандартам IMQ CEI 23-48/-23/49 и IMQ EN 62208, соответствует требованиям стандарта IECEE CB SCHEME IEC 60670-24. Открывающая спереди крышка открывает удобный доступ к двухполюсным автоматическим выключателям, предохранителям защиты трансформаторов при проведении мероприятий техобслуживания и осмотра.
Дополнительно для щитов предлагаются следующие комплекты: NTC060HF01, SPKC005310 и SPKT0043R0. Поскольку оптимальные варианты комплектации щитов зависят от их назначения, поэтому при необходимости можно заказать щит с собственным вариантом комплектации, а не предложенный в каталоге. Это может быть щит с монтажной платой для всех входов/выходов или прямым подключением привода, в оригинальном корпусе или с отверстиями и/или кабельными вводами для удобства монтажа, с модулем аварийного питания Ultracap, с многоязычным дисплеем для управления приводом, определенной моделью привода и определенными принадлежностями.
Схема соединений на переводном языке, учитывающая два варианта подсоединения цифрового выхода привода: аварийная сигнализация или управление клапаном при отказе электропитания. Все это делает щит evdEVO идеальным вариантом для модернизации действующих систем и установке новых электронных вентилей.
Документация
Технический
-
Инструкции по применению
* Entries are ordered by date
Код Описание Язык Дата * Выпуск Код +030221141 Описание Quadro elettrico / Electrical panel / Tableau électrique / Manuale di istruzioni per l’installazione, uso e manutenzione / Installation user & maintenance manual / Manuel d’instructions pour l’installation, l’utilisation et l’entretien Язык ENG FRE ITA Дата 08/03/2024 Выпуск 1.1
Images
-
High resolution images
* Entries are ordered by date
Код Описание Язык Дата * Выпуск Код PH12LQU302-EVD-panel Описание CAREL EDV panel - Electrical panel for Retrofit solutions - Powersolution Язык ALL Дата 17/03/2022 Выпуск R.0
