ultimateSAM система распределения готового пара

SA*
CAREL ultimateSAM system can use steam both from a network under pressure and from an atmospheric pressure generator (humidifier).
CAREL ultimateSAM system can use steam both from a network under pressure and from an atmospheric pressure generator (humidifier). CAREL ultimateSAM single pipe CAREL ultimateSAM single pipe

  • Преимущества

    Принадлежности:

    • Регулирующие клапаны с электроприводом и автоматическим механизмом аварийного закрытия при отказе электропитания;
    • Соединительные детали для трубок подвода пара из нержавеющей стали;
    • Конденсатоотводчики и устройства слива конденсата прежде чем он достигнет клапана парораспределительной решетки.
    • Сетчатые тройниковые фильтры для удаления грязи и примесей, содержащихся в подводящем трубопроводе
  • Общие характеристики

    Многотрубчатая парораспределительная решетка (SAB/SAT)
    Система ultimateSAM может распределять пар по воздуховодам под избыточным давлением или под обычным атмосферным давлением (напрямую к увлажнителю). В первом варианте вода подается на парораспределительную решетку через регулирующий вентиль терморасширительного типа, который обеспечивает подачу под требуемым давлением. Во втором варианте система ultimateSAM подсоединяется напрямую к паровому увлажнителю, и регулирование расхода пара происходит непосредственно в самом увлажнителе. Конструкция решетки с парораспределительными трубками предусматривает специальные отражатели и форсунки, пропускающие в центральный кондиционер/воздуховод только сухой пар без конденсата.

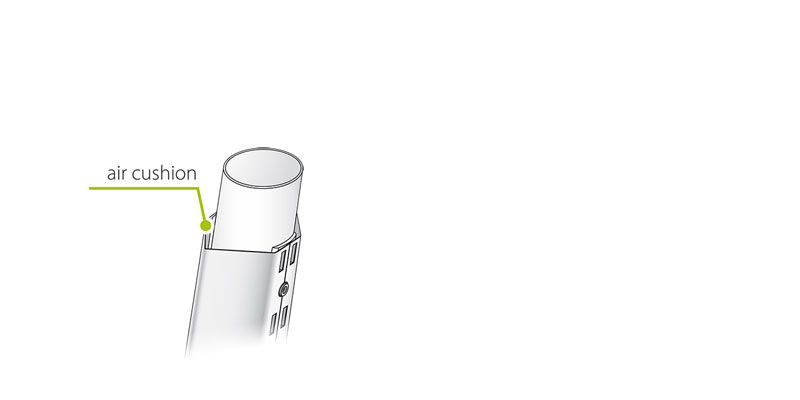

    Систему ultimateSAM можно заказать в варианте с вертикальным расположением парораспределительных трубок и специальной воздушной прокладкой, уменьшающей нагрев увлажняемого воздуха и предотвращающей попадание конденсата в пар.
    На парораспределительных трубках с воздушной прокладкой находятся впрессованные под давлением форсунки, которые осуществляют подачу сухого пара по центру решетки во избежание попадание капель конденсата в поток воздуха. У парораспределительных трубок без воздушной прокладки таких форсунок нет. Модели с парораспределительными трубками с воздушной прокладкой и форсунками позволяют сократить попадание капель конденсата в поток увлажняемого воздуха на 30% больше, чем аналогичные модели без воздушной прокладки и форсунок. Но, естественно, в обоих случаях гарантируется кратчайший путь испарения (порядка ½ метра).

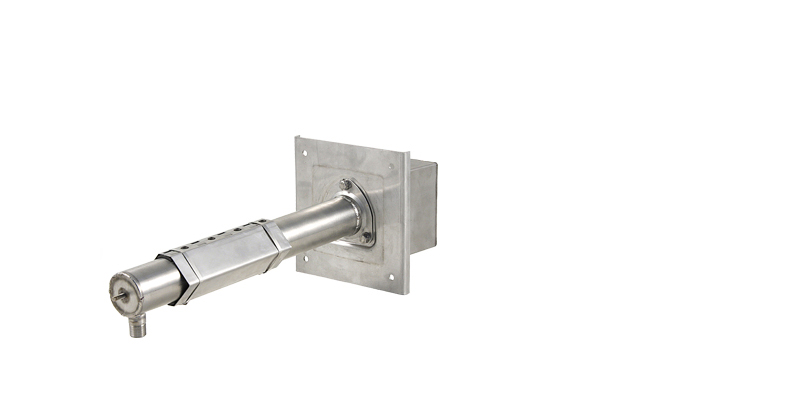

    Одна парораспределительная трубка (SA0)
    Подходит для распределения пара под избыточным или обычным атмосферным давлением. В таком варианте коллектор выполняет функцию конденсатоотводчика встроенным дефлектором и сливает конденсат. Парораспределительная трубка имеет воздушную прокладку и форсунки, что предотвращает образование водяного конденсата и сокращает путь испарения.
    Принадлежности для одной парораспределительной трубки:
    • SAKC*S10*0: комплект трубок для слива водяного конденсата;
    • SAKC0*T0*0: комплект креплений трубок для слива водяного конденсата;
    • SAKD0*10*0 и SAKD0*20*0: комплект для двух парораспределительных трубок.
